Le connecteur de compression, connecteur de compression de BX, zinc meurent connecteur de compression de conduit de métal flexible de fonte
Des garnitures de conduit de métal flexible sont utilisées pour coller les câbles et les conduits plaqués de métal sur les boîtes et les clôtures de jonction électriques. Les garnitures de combinaison permettent à l'installateur de joindre facilement des conduits de métal flexible aux conduits d'EMT, rigides ou étanches. Ces garnitures sont offertes en les deux 90 degrés ou profils droits et peuvent être collées utilisant construit dans les vis de réglage, les brides de compression, les filets de vis, ou des dispositifs de bâti de selle. Ces connecteurs adaptent à des conduits de métal flexible de 1/2 » à 4".

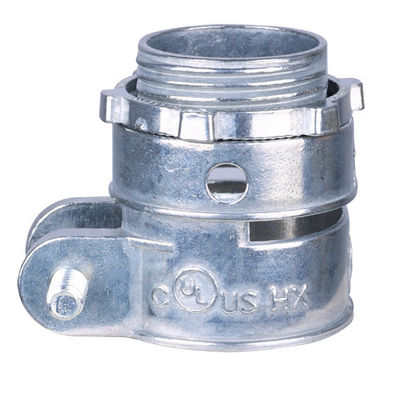

Connecteurs de compression - directement
Application :
Ces connecteurs à pression avec les gorges isolées sont utilisés dans des emplacements secs pour coller des conduits de métal flexible sur des boîtes ou des clôtures.
| Cat# | Taille | A | B | C | D | |
| BX | -50 | 1/2 » | 30,3 | 28,5 | 26,3 | 16,0 |
| BX | -75 | 3/4" | 35,6 | 32,6 | 30,3 | 21,2 |
| BX | -100 | 1" | 38,9 | 40,0 | 37,0 | 27,0 |
| BX | -125 | 11/4 » | 44,0 | 46,2 | 44,0 | 35,0 |
| BX | -150 | 11/2 » | 48,5 | 54,2 | 51,2 | 40,6 |
| BX | -200 | 2" | 52,5 | 66,8 | 65,0 | 52,6 |
| BX | -250 | 21/2" | 71,0 | 84,0 | 81,0 | 64,0 |
| BX | -300 | 3" | 81,0 | 99,0 | 95,0 | 80,0 |
| BX | -400 | 4" | 100,0 | 123,0 | 119,0 | 104,0 |
